轴用斯特封
| 四氟密封圈 | PTFE Seal |
|---|---|
| 品 名： | 轴用斯特封 |
| 夹 套： | PTFE、四氟填充碳纤维/玻纤/石墨/铜粉、PEEK、PPL、超高分子聚乙烯UHMW-PE、尼龙、聚苯酯 |
| 弹性体： | 丁腈橡胶、氟橡胶、硅橡胶、乙丙橡胶… |
| 尺 寸： | 5~3000 mm |
| 温 度： | -50℃~+300℃ |
| 压 力： | 真空~30 MPa |
工艺原理：

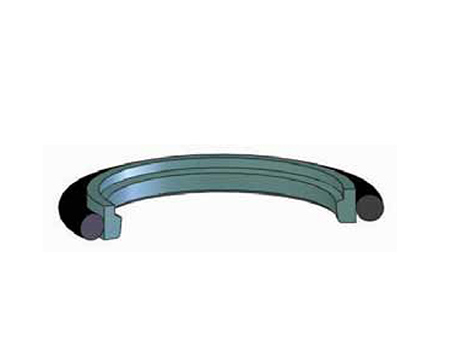

轴用斯特封由PTFE填充材料不对称截面的滑环，加上一个弹性元件O型圈组成的组合式密封件。轴用斯特封是一种活塞杆用同轴式密封圈，是单向密封元件，在高、中、低压及重载，高频工况下的密封效果非常优秀。适用在液压往复运动系统中，例：挖掘机、推土机、锻压机等。
型号分类：
轴用斯特封
孔用斯特封
行业应用：
●启动时不爬行，无粘滞现象
●抗磨性及尺寸稳定性好
●沟槽简单，需要轴向长度短

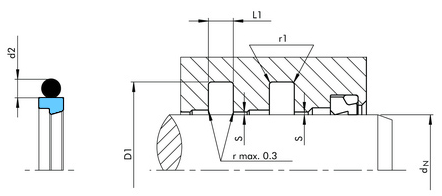

安装尺寸
| 活塞杆直径dN f8 | 沟槽尺寸 | 沟槽宽度 | 圆角 | 最大间隙Ｓmax | O形圈截面 | ||||
| 标准工况 | 重载 | 轻载 | D1 H9 | L+0.2 | r1 | 10MPa | 20MPa | 40MPa | d2 |
| 3-7.9 | — | 8-18.9 | d +4.9 | 2.2 | 0.4 | 0.3 | 0.2 | 0.15 | 1.78 |
| 8-18.9 | — | 19-37.9 | d +7.3 | 3.2 | 0.6 | 0.40. | 0.25 | 0.15 | 2.62 |
| 19-37.9 | 8-18.9 | 38-199.9 | d +10.7 | 4.2 | 1 | 0.4 | 0.25 | 0.2 | 3.53 |
| 38-199.9 | 19-37.9 | 200-255.9 | d +15.1 | 6.3 | 1.2 | 0.5 | 0.3 | 0.2 | 5.33 |
| 200-255.9 | 38-199.9 | 256-649.9 | d +20.5 | 8.1 | 1.5 | 0.6 | 0.35 | 0.25 | 7 |
| 256-649.9 | 200-255.9 | 650-999.9 | d +24.0 | 8.1 | 1.8 | 0.6 | 0.35 | 0.25 | 7 |
| 650-999.9 | 256-649.9 | — | d +27.3 | 9.5 | 2.5 | 0.7 | 0.5 | 0.3 | 8.4 |
| ≥1000 | d +38.0 | 13.8 | 3 | 1 | 0.7 | 0.6 | 12 | ||
